Ghostbusters

Ghost Trap (Geisterfalle)



Im Sommer 2011 musste es schnell gehen. Die vier Protonen-Packs waren in Arbeit und für unsere Kostüme und den geplanten Bühnenauftritt am 30. Juli 2011 mussten noch ein P.K.E.-Meter und eine Geisterfalle her.



Da ich meine Kostümteile und Requisiten gerne so baue, dass sie sich auch echt anfühlen und man damit spielen kann, musste die Falle authentisch sein. Also aus Voll-Metall und mit Funktion!

So nahm ich auch diesmal die fan-gemachten Zeichnungen von gb-fans und einige Film-Screenshots als Referenz für den Bau.

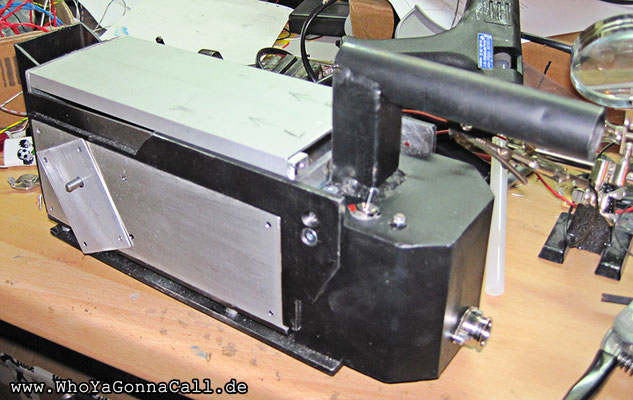

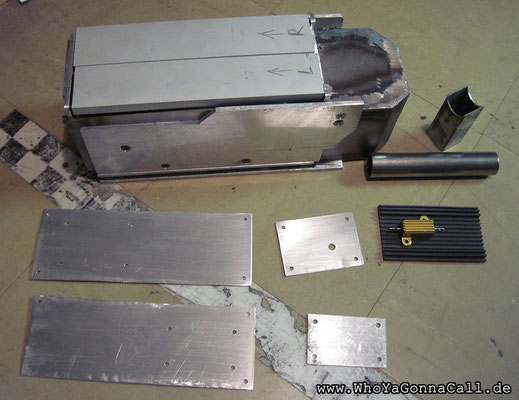

Den inneren Kasten schweißte ich aus Stahl, wohingegen der äußere Kasten aus Aluminiumblechen entstand.

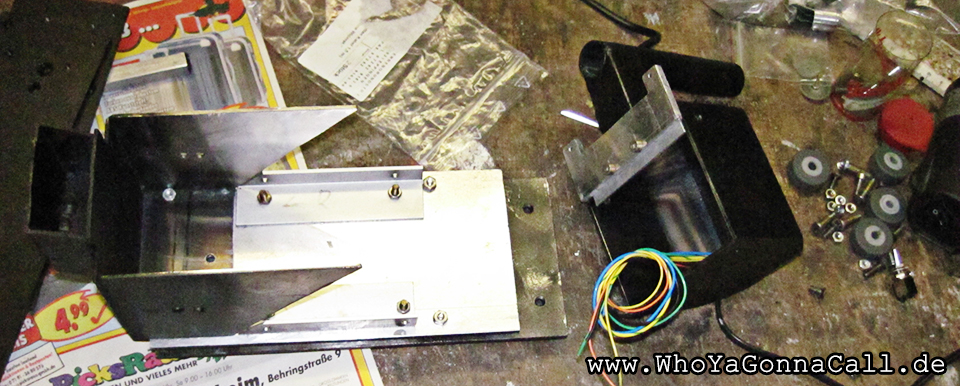

Die Klappen fertigte ich ebenfalls aus Aluminium welche mittels kleiner Scharniere beweglich wurden.

Ein Servo im Inneren steuert über ein Gestänge die Klappen an. Außerdem verbaute ich noch eine sehr helle, weiße LED im Inneren der Falle. Immerhin sollte sie ja auch richtig leuchten, sobald man aufs Pedal tritt.

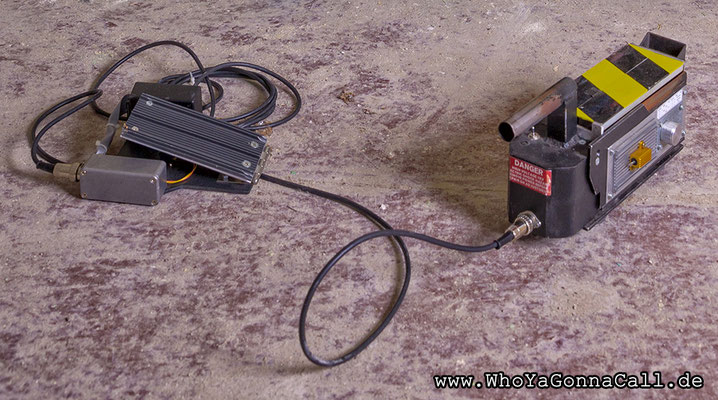

Das Pedal enthält im Wesentlichen nur einen einfachen, aber sehr robusten Druckschalter, welcher die Servo-Elektronik ansteuert und die LED zum Leuchten bringt.

Das Gehäuse des Pedals ist nicht 100% screen-akkurat, tut aber gute Dienste.

Auf das aufgesetzte Relais hatte ich damals bewusst verzichtet. Das Risiko es abzutreten war mir doch zu hoch.



- Markus (modellbaubert)



In the summer of 2011, things had to move quickly. The four Proton Packs were in the works, and for our costumes and the planned stage performance on July 30, 2011, we still needed a P.K.E.-Meter and a Ghost Trap.

Since I like to build my costume parts and props so that they feel real and can be played with, the trap had to be authentic. So I made it of full metal and with function!
So this time I used the fan-made drawings of gb-fans and some movie screenshots as a reference for the construction.
I welded the inner box from steel, while the outer box was made from aluminium sheets.
The flaps were also made of aluminium which were moved by small hinges.
A servo inside the box controls the flaps via a linkage. In addition I built a very bright white LED inside the trap. At least it should light up properly as soon as you step on the pedal.
The pedal basically contains only a simple but very robust pressure switch, which controls the servo electronics and makes the LED light up.
The housing of the pedal is not 100% screen-accurate, but it does a good job.
At that time I deliberately did not use the relay on the pedal. The risk to give it up was too high for me.



- Markus (modellbaubert)
